Kompletter Zahnhalterwechsel am Xcentric Ripper XR80 von Jan De Nul

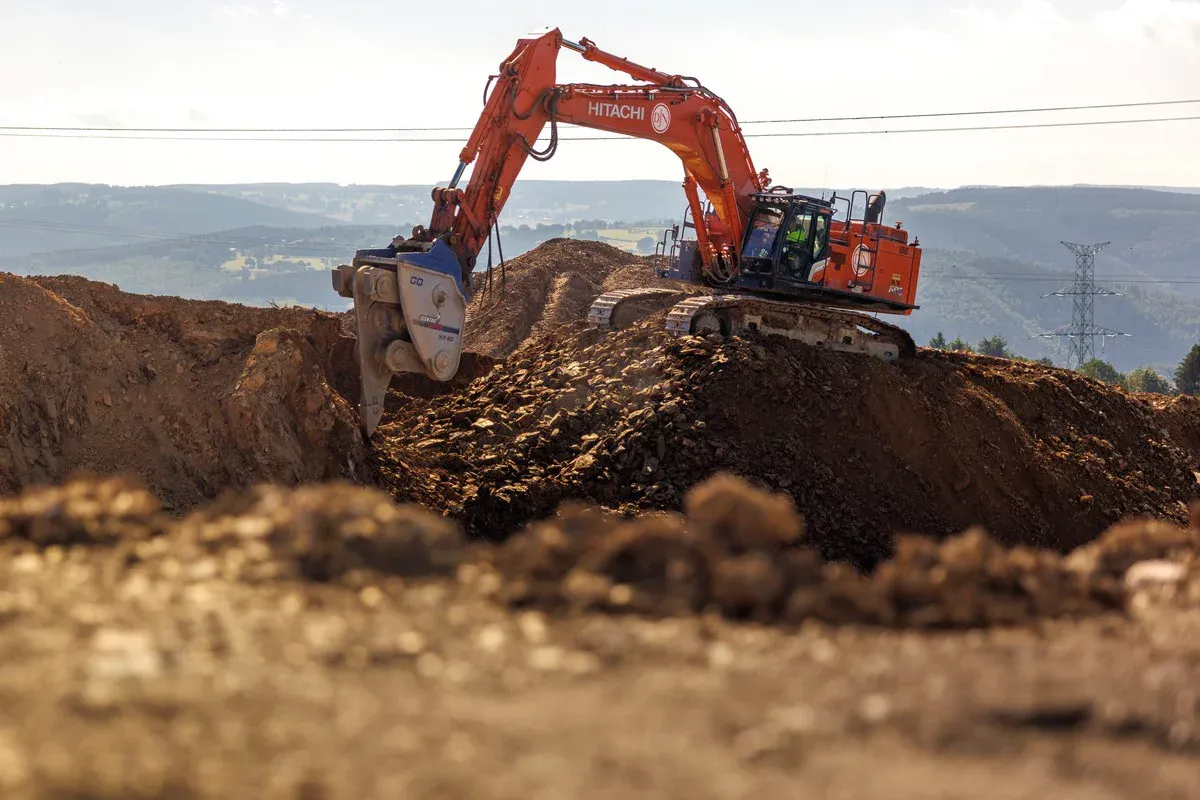

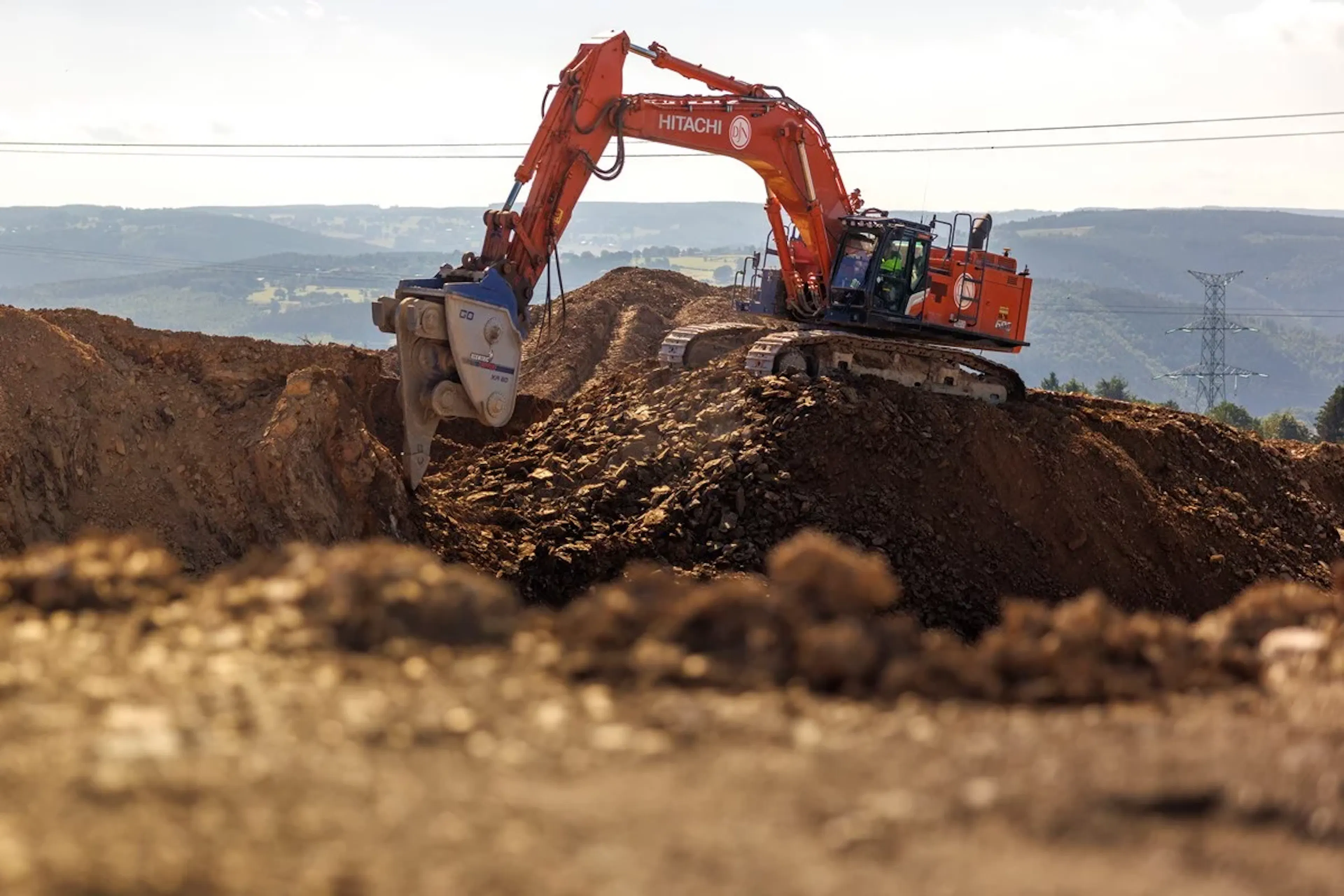

Ein Xcentric Ripper wird im Einsatz stark beansprucht. Zahn und Zahnhalter nehmen die Kräfte auf und verschleißen dadurch mit der Zeit. Beim XR80 von Jan De Nul war der Zeitpunkt gekommen, den Zahnhalter zu ersetzen.

In der Werkstatt von SAES, offizieller Händler und Servicepartner von Xcentric Ripper für die Benelux, wurde der vorhandene Zahnhalter vollständig durch einen neuen XR120-Zahnhalter ersetzt. Der alte Zahnhalter wurde ausgebaut und der neue fachgerecht montiert.

Warum gerade der Zahnhalter verschleißt

Der Xcentric Ripper löst hartes Material mit aufgebauter Schlagenergie statt mit direkter Schlagkraft. Das Anbaugerät hängt über parallel bewegte Arme an einem Zwischenrahmen und arbeitet mit einer geschlossenen Energiekammer, die von außen nicht durch Staub, Wasser oder Schmutz beeinflusst werden kann. Dadurch ist der Ripper ohne Anpassungen unter Wasser einsetzbar und auch im Tunnelbau, bei Gründungsarbeiten und unter nassen Bedingungen gut aufgehoben.

Der Aufbau ist bewusst einfach gehalten: verschleißfester Stahl, keine empfindlichen oder teuren Komponenten und ein niedriger Geräuschpegel im Vergleich zu einem Hydraulikhammer. Das macht ihn zu einem Anbaugerät mit geringem Wartungsbedarf.tien.

Was sich verbraucht, ist der Zahnhalter. Er bildet den Kontaktpunkt zum Material und verarbeitet beim XR80 rund 850 Schläge pro Minute. Die gesamte Energie, die der Ripper aufbaut, tritt dort aus.

Ein XR120-Zahnhalter an einem XR80

Der XR80 ist das zweitschwerste Modell der Serie 0 von Xcentric Ripper. Der Ripper wiegt 8.700 kg ohne Adapterplatte und eignet sich für Bagger von 70 bis 100 Tonnen.

An diesem XR80 wurde bewusst ein XR120-Zahnhalter gewählt, der Zahnhalter des schwersten Modells der Reihe. Dieser schwerere Zahnhalter bietet zusätzliches Verschleißmaterial an der Stelle, an der die Kräfte beim Reißen am größten sind. Gerade bei schweren Einsätzen und hartem Untergrund kann das für längere Standzeiten sorgen.

Ist der Zahnhalter zu weit verschlissen, verliert er seine Sicherung, wodurch die Produktion nachlässt. Verschleiß am Zahnhalter ist deshalb kein Defekt. Er gehört zum normalen Betrieb eines Xcentric Rippers. Wichtig ist vor allem, den richtigen Zeitpunkt für den Wechsel zu bestimmen.

Zahnhalterwechsel in der Werkstatt von SAES

Der Wechsel eines Xcentric Ripper-Zahnhalters ist Spezialistenarbeit. Der vorhandene Zahnhalter wurde in der Werkstatt fachgerecht ausgebaut, anschließend wurde der neue XR120-Zahnhalter exakt positioniert und befestigt.

Entscheidend ist dabei die Positionierung. Ein Xcentric Ripper arbeitet mit hochfrequenter Schlagenergie, wobei die Schwingungen über den Zahn in das Material geleitet werden müssen und nirgendwo anders hin. Sitzt der Zahnhalter nicht exakt an seinem Platz, verändert sich die Art der Schwingungsübertragung. Ein Teil der Energie landet dann auf Bauteilen, die dafür nicht vorgesehen sind.

Das zeigt sich an drei Stellen. Der neue Zahnhalter verschleißt schneller und ungleichmäßig. Aufhängung und Rahmen des Rippers werden Belastungen ausgesetzt, für die sie nicht ausgelegt sind. Und der Maschinist spürt es im Bagger, obwohl gerade die geringe Schwingungsübertragung zur Maschine eine der Stärken dieses Anbaugeräts ist.

Eine korrekte Montage ist also nicht nur eine Frage der Ausführung. Sie bestimmt, wie lange der neue Zahnhalter hält und wie sich das gesamte Anbaugerät verhält. Nach dem Zahnhalterwechsel ist der XR80 wieder bereit für maximale Produktion.

Bestehendes Werkzeug, neuer Einsatz

Ein verschlissener Zahnhalter bedeutet nicht, dass das gesamte Anbaugerät ersetzt werden muss. Der Xcentric Ripper besteht aus verschleißfestem Stahl und verfügt über eine geschlossene Energiekammer mit relativ wenigen empfindlichen Komponenten. Dadurch kann der Körper des Rippers viele Jahre halten.

Indem Sie nur das notwendige Verschleißteil ersetzen, sparen Sie nicht nur Kosten, sondern vermeiden auch, dass ein großer Teil des Werkzeugs unnötig ausgetauscht wird.
