Trilblok voor graafmachines

Met een trilblok brengt u funderingselementen zoals damwanden, buisprofielen en heipalen gecontroleerd in of trekt u ze terug, en verdicht u grond op de bouwplaats. Het HST trilblok van SAES is leverbaar voor graafmachines van 2 tot 46 ton, in negen modellen en met aansluiting van CW00 tot CW45.

Het trilblok wekt zijn trilkracht op via twee excentrieken die in tegengestelde richting draaien. Die opzet houdt de trilkracht verticaal gericht en beperkt de horizontale belasting op de boom en knikarm. Dat maakt de giek stabieler en het werk nauwkeuriger.

Vraag een offerte aan

Karakteristieken

Dubbele excenter
Twee tegengesteld draaiende excentrieken zorgen voor verticaal gerichte trilkracht. Horizontale belasting op boom en knikarm wordt daardoor beperkt, wat de stabiliteit tijdens het werk verhoogt.
Trilrubbers in de trekkop
De geïntegreerde rubberen dempingselementen neutraliseren trillingen tussen het trilblok en de graafmachine. Dit voorkomt slijtage en overbelasting, en verlaagt de totale onderhoudskosten.
Drukflow beveiligingsregelaar
De ingebouwde beveiligingsregelaar met nazuigventiel bewaakt de hydraulische druk en voorkomt schade aan het systeem bij wisselende belastingen op de werf.

Direct & Persoonlijk

Verkoop Benelux

Vraag een offerte aan

Filter op tonnage

1 tAlle46 t

HST006 HP

Datasheet HST006 HP
Machineklasse	1,5 - 3,5 t
Adapter opname (WIG)	CW00 / CW0
Gewicht	N/B
Max. motorvermogen	6 kW
Centrifugaalkracht	10 kN
Max. flow machinedrager	58 l/min
Max. druk machinedrager	150 bar
Max. retourdruk	6 bar

Offerte aanvragen

HST007 HP

Datasheet HST007 HP
Machineklasse	2 - 5 t
Adapter opname (WIG)	CW0 / CW10 / Combi
Gewicht	186 / 212 / 257 kg
Max. motorvermogen	8 kW
Centrifugaalkracht	23 kN
Max. flow machinedrager	55 l/min
Max. druk machinedrager	175 bar
Max. retourdruk	6 bar

Offerte aanvragen

HST010 HP

Datasheet HST010 HP
Machineklasse	4,5 - 8 t
Adapter opname (WIG)	CW0 / CW10 / Combi
Gewicht	228 / 254 / 280 kg
Max. motorvermogen	8 kW
Centrifugaalkracht	35 kN
Max. flow machinedrager	55 l/min
Max. druk machinedrager	175 bar
Max. retourdruk	6 bar

Offerte aanvragen

HST015

Datasheet HST015
Machineklasse	6 - 16 t
Adapter opname (WIG)	CW10 / CW30 / Combi
Gewicht	420 / 508 / 553 kg
Max. motorvermogen	17 kW
Centrifugaalkracht	50 kN
Max. flow machinedrager	175 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	8 bar

Offerte aanvragen

HST030

Datasheet HST030
Machineklasse	15 - 28 t
Adapter opname (WIG)	CW30
Gewicht	792 kg
Max. motorvermogen	26 kW
Centrifugaalkracht	95 kN
Max. flow machinedrager	175 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	10 bar

Offerte aanvragen

HST055

Datasheet HST055
Machineklasse	20 - 35 t
Adapter opname (WIG)	CW40 / CW45
Gewicht	916 / 1.050 kg
Max. motorvermogen	65 kW
Centrifugaalkracht	155 kN
Max. flow machinedrager	210 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	10 bar

Offerte aanvragen

HST070

Datasheet HST070
Machineklasse	22 - 37 t
Adapter opname (WIG)	CW40 / CW45
Gewicht	1.005 - 1.140 kg
Max. motorvermogen	66 kW
Centrifugaalkracht	205 kN
Max. flow machinedrager	215 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	10 bar

Offerte aanvragen

HST110

Datasheet HST110
Machineklasse	24 - 42 t
Adapter opname (WIG)	CW40 / CW45
Gewicht	1.450 / 1.600 kg
Max. motorvermogen	62 kW
Centrifugaalkracht	240 kN
Max. flow machinedrager	210 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	10 bar

Offerte aanvragen

HST150

Datasheet HST150
Machineklasse	25 - 46 t
Adapter opname (WIG)	CW40 / CW45
Gewicht	1.720 / 1.870 kg
Max. motorvermogen	78 kW
Centrifugaalkracht	330 kN
Max. flow machinedrager	280 l/min
Max. druk machinedrager	210 bar
Max. retourdruk	10 bar

Offerte aanvragen

Bekijk ons volledige assortiment

Kies voor maximale productie met de service van SAES

Uw aanbouwdeel presteert alleen optimaal als het onderhoud op orde is. SAES verzorgt het onderhoud, de reparatie en de montage van uw aanbouwdelen in de eigen werkplaats, en onze technische buitendienst staat 24/7 op locatie klaar. We werken uitsluitend met originele onderdelen en houden de meest gangbare slijtdelen op voorraad, zodat je stilstand tot een minimum beperkt blijft.

Vervangen van beitelbussen
Vervangen van slijtmessen
Preventief onderhoud en inspectie
Reparatie en revisie in eigen werkplaats
Montage en afstellen op locatie
Levering van originele onderdelen

Bekijk onze service

Fotogalerij

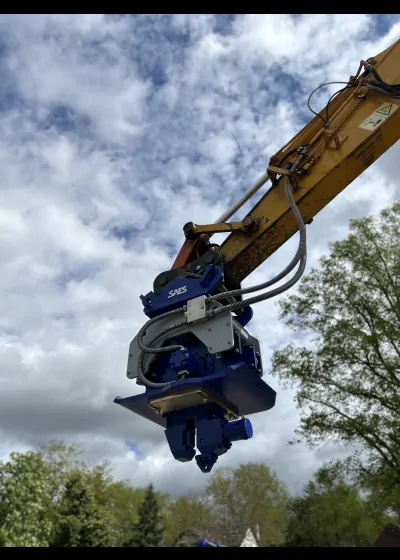

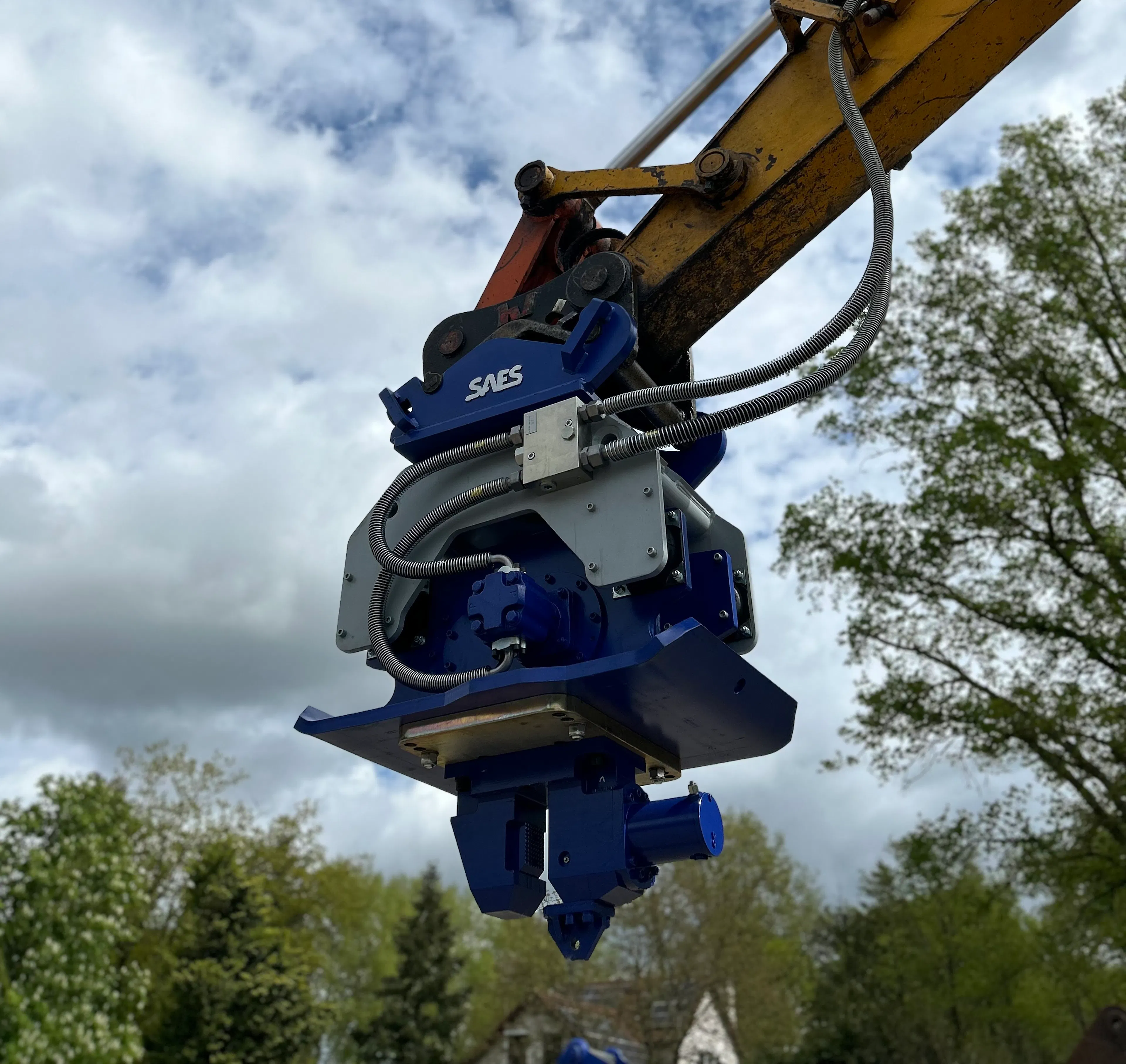

Trilblok voor damwanden

In combinatie met de damwandklem brengt het trilblok stalen damwanden en buisprofielen in en trekt ze weer terug. De verticaal gerichte trilkracht van de dubbele excenter zorgt dat het profiel zijn lijn houdt tijdens het inbrengen, ook in wisselende grondslagen.

Doordat de horizontale belasting op boom en knikarm beperkt blijft, kan de machinist dicht langs bestaande bebouwing en constructies werken. Dat is het verschil met een trilblok met enkele excenter, waarbij de machine meer meebeweegt.

Het trekken van damwanden vraagt om een trilblok dat het profiel vast blijft klemmen onder wisselende belasting. De drukflow beveiligingsregelaar met nazuigventiel bewaakt daarbij de hydraulische druk, zodat het systeem bij plotselinge weerstand niet overbelast raakt.

Toepassingen

Bouwkuipen en tijdelijke grondkeringen
Beschoeiingen langs watergangen en oevers
Damwanden bij kade- en oeverconstructies
Terugtrekken van tijdelijke damwandschermen

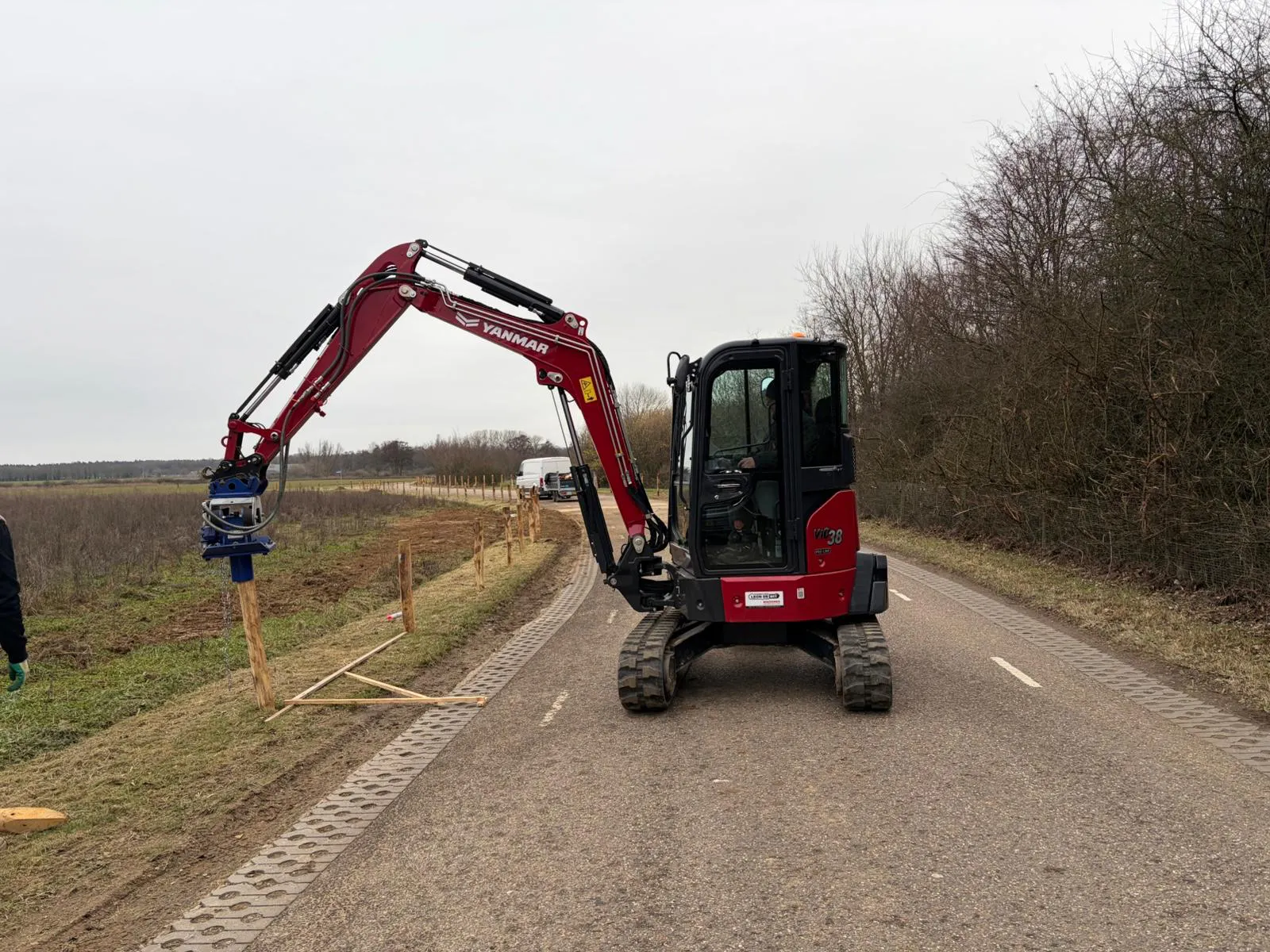

Trilblok voor palen

Met de palenmuts brengt het trilblok houten palen, betonnen funderingspalen en stalen buisprofielen aan. De palenmuts sluit rond de paalkop en draagt de trilkracht over zonder dat de kop beschadigt.

Trillend heien is stiller en trillingsarmer voor de omgeving dan slagheien met een valblok. Voor werk in bebouwd gebied, langs bestaande fundering of bij trillingsgevoelige omgeving is dat vaak doorslaggevend.

Toepassingen

Houten funderingspalen bij renovatie en herstel
Stalen buispalen voor lichte constructies en steigers
Trekken van tijdelijke palen na afronding van het werk

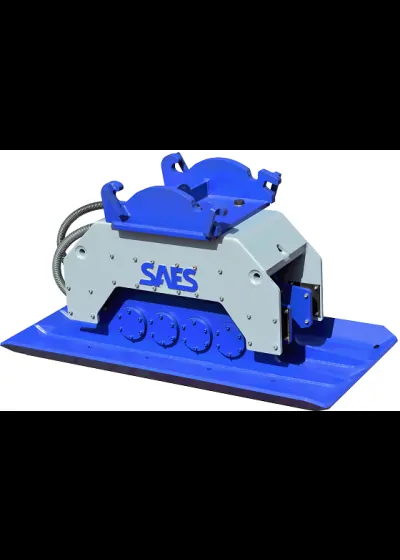

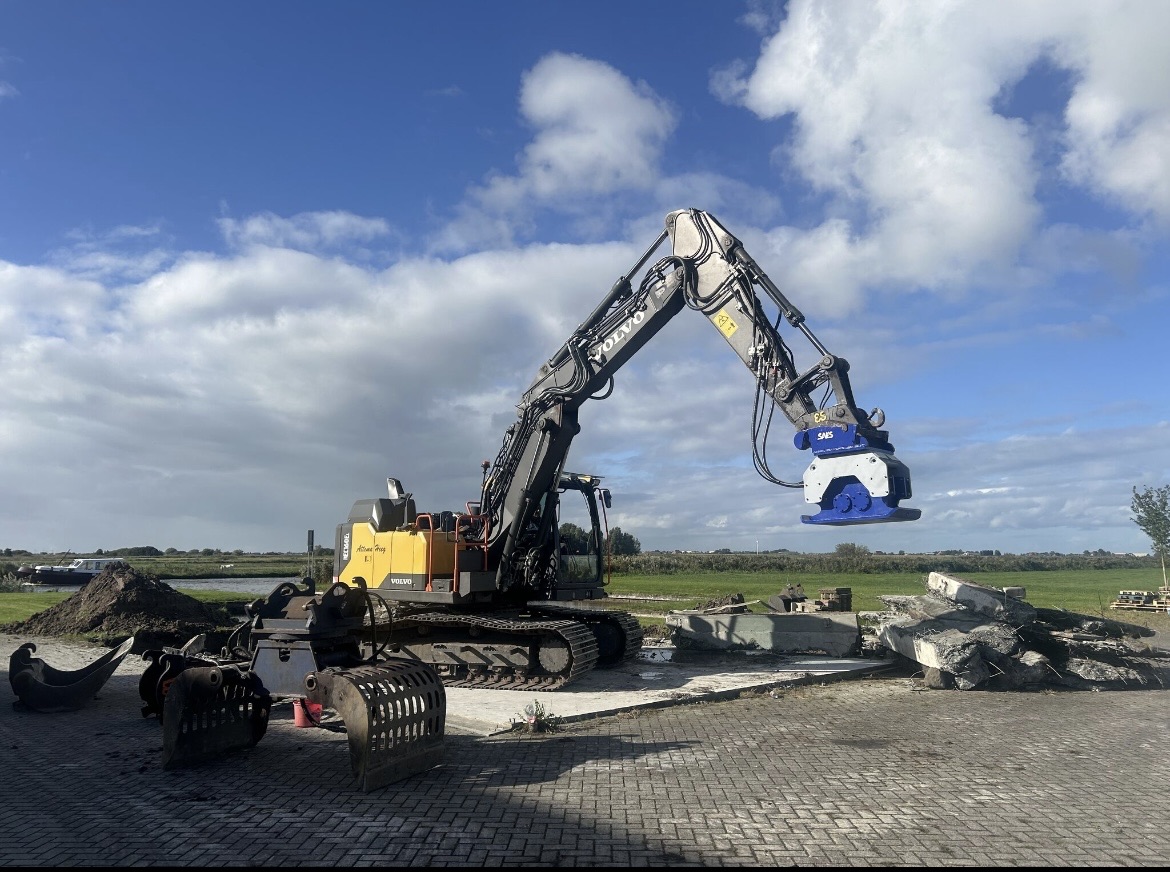

Trilblok voor grondverdichting

Bij grondverdichting wordt het trilblok direct op de te verdichten ondergrond geplaatst. De trillingsfrequentie in combinatie met het gewicht van de graafmachine zorgt voor verdichting tot in de diepere lagen, ook op plekken waar een trilplaat of wals niet bij kan.

Het trilblok werkt in zowel droge als natte omstandigheden, wat het geschikt maakt voor sleuven, taluds en werk langs water.

Toepassingen

Fundering onder wegen en verhardingen
Aanvullen en verdichten van sleuven na leidingwerk
Stabiliseren van dijktaluds en oeverconstructies
Comprimeren van opvulzand rondom funderingen en kelders

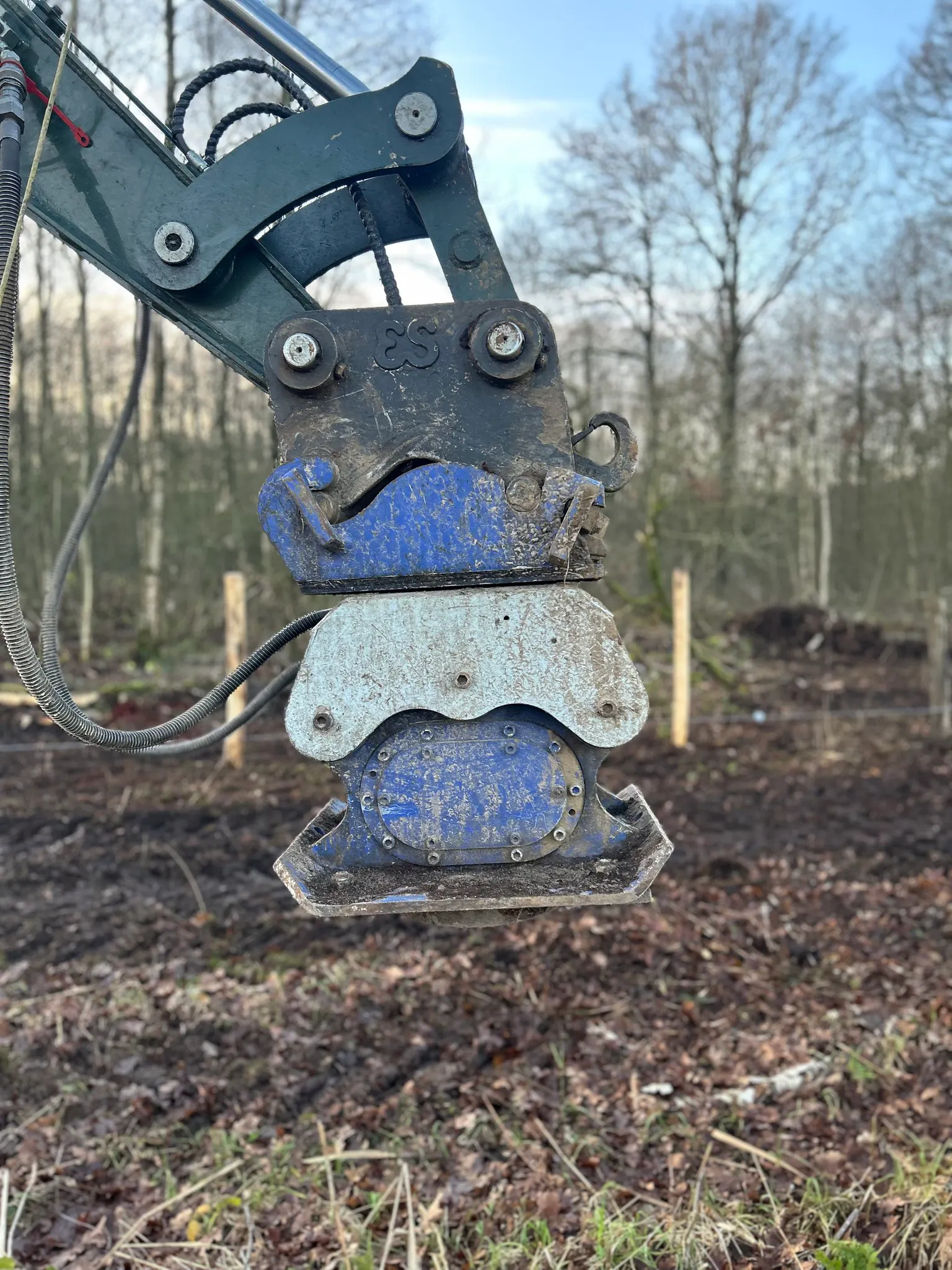

Trilblok voor minigravers en minikranen

De HST006 HP, HST007 HP en HST010 HP zijn ontwikkeld voor de lichtere klasse en passen op minigravers en minikranen vanaf 2 ton. Daarmee is trillend heien en verdichten ook bereikbaar op werken waar een grote machine niet komt: binnenterreinen, achtertuinen, smalle sleuven en werk op beperkte draagkracht.

Voor de middenklasse zijn de HST015 tot HST070 beschikbaar, en voor zwaar funderingswerk de HST150.

Aansluitingen CW00 tot CW45

Elk HST trilblok is leverbaar op een vaste of gedemonteerde aansluiting volgens de CW-standaard. Zo hangt het trilblok aan hetzelfde snelwisselsysteem als de rest van uw aanbouwdelen en hoeft de machinist niet om te bouwen.

Trilblok kopen of huren

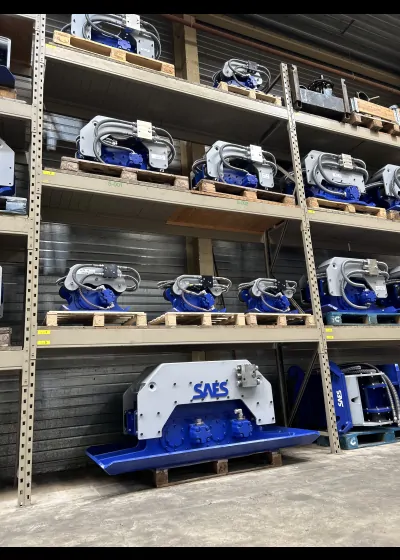

Alle HST-modellen zijn nieuw leverbaar en een deel van de serie is beschikbaar uit de verhuurvloot. Huren is interessant bij een eenmalig funderingsproject, bij piekbelasting, of om een model te beproeven voordat u tot aanschaf overgaat.

Bij huur via SAES komt het trilblok uit dezelfde vloot die ook onderhouden en verkocht wordt. Inspectie en onderhoud gebeuren in de eigen werkplaats, en de technische buitendienst is 24/7 bereikbaar bij storing op locatie.
